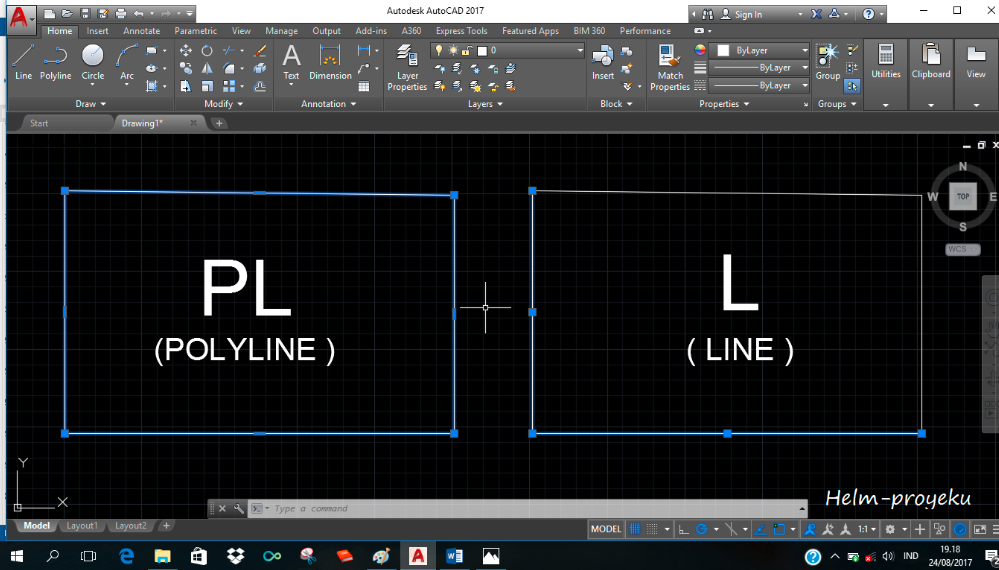

Penggunaan-perintah-line-dan-polyline-di-AutoCAD-membuat-gambar-garis-lurus

Penggunaan perintah Line dan Polyline di AutoCAD – Indo Design Center

Penggunaan perintah Line dan Polyline di AutoCAD – Indo Design Center

Belajar basic AutoCAD – Menggambar garis di AutoCAD dapat dilakukan dengan berbagai cara dan yang paling umum digunakan adalah menggunakan perintah Line dan Polyline. Tapi apakah anda tahu apa perbedaan garis dari penggunaan perintah ini masing – masing ?

Perintah line ini merupakan perintah untuk membuat segmen garis yang bersebelahan dan setiap segmen garis tersebut dapat diedit satu – satu atau secara terpisah. Sedangkan perintah polyline untuk membuat segmen garis yang saling terhubung dalam satu objek tunggal. Garis segmen tersebut bisa berupa garis lurus dan melengkung ataupun kombinasi antara keduanya.

Sebenarnya fungsi dari kedua perintah itu hampir sama, sama – sama untuk membuat garis. Masing – masing juga mempunyai kekurangan dan kelebihan dalam membuat garis.



Cara Menggunakan Perintah Line

Untuk menjalankan sebuah perintah Line dapat anda lakukan dengan klik pada icon Line atau dapat juga menuliskan L ” pada command lalu tekan (ENTER).

Penggunaan-perintah-line-di-AutoCAD-membuat-gambar-garis-lurus-1

Untuk membuat gambar seperti yang terlihat diatas, Maka langkah yang harus kita lakukan adalah :

  • Ketik Line atau langsung saja kalian ketik ” L  “ ENTER atau kalian bisa klik icon Line
  • Lalu kita buat garis lurus kekanan sepanjang 1000
  • Nyalakan Orthonya dengan cara ketik F8
  • Klik kiri mouse pada drawing area
  • Ketik @1000 < 0 enter atau langsung saja ketik 1000 enter pada keyboard (< tanda ini adalah sudut atau kemiringan garis)
  • Hasilnya seperti gambar di bawah

Penggunaan-perintah-line-di-AutoCAD-membuat-gambar-garis-lurus-2

  • Selanjutnya kita buat garis miring
  • Matikan Orthonya dengan cara ketik F8
  • Ketik @500 < 45 (<45 disini adalah kemiringan sudut garisnya)
  • Tekan ENTER pada keyboard
  • Hasilnya seperti gambar di bawah

Penggunaan-perintah-line-di-AutoCAD-membuat-gambar-garis-lurus-3

  • Terus kita lanjutkan membuat garis lurus kekiri
  • Nyalakan Orthonya kembali, ketik F8
  • Arahkan kursor atau gerakkan mouse ke kiri
  • Ketik @1354 <0 enter, atau langsung ketik ” 1354 ” ENTER pada keyboard
  • Hasilnya seperti gambar di bawah

Penggunaan-perintah-line-di-AutoCAD-membuat-gambar-garis-lurus-4

  • Langkah terakhir membuat garis kebawah
  • Arahkan kursor ke bawah
  • Ketik ” 354 ” ENTER sebanyak 2 kali, atau bisa langsung kalian tarik sampai ke titik awal garis ENTER
  • Lihat gambar di bawah
  • Hasilnya sudah sesuai dengan yang di inginkan di awal

Penggunaan-perintah-line-di-AutoCAD-membuat-gambar-garis-lurus-5



Cara Menggunakan Perintah PolyLine

Sebenarnya caranya membuat garis dari perintah polyline ini sama dengan perintah line, perbedaanya ya di hasil akhirnya. Jika line gambar diatas tidak utuh, melainkan tiap segmen, kalau kita menggunakan polyline, itu akan menjadi gambar utuh.

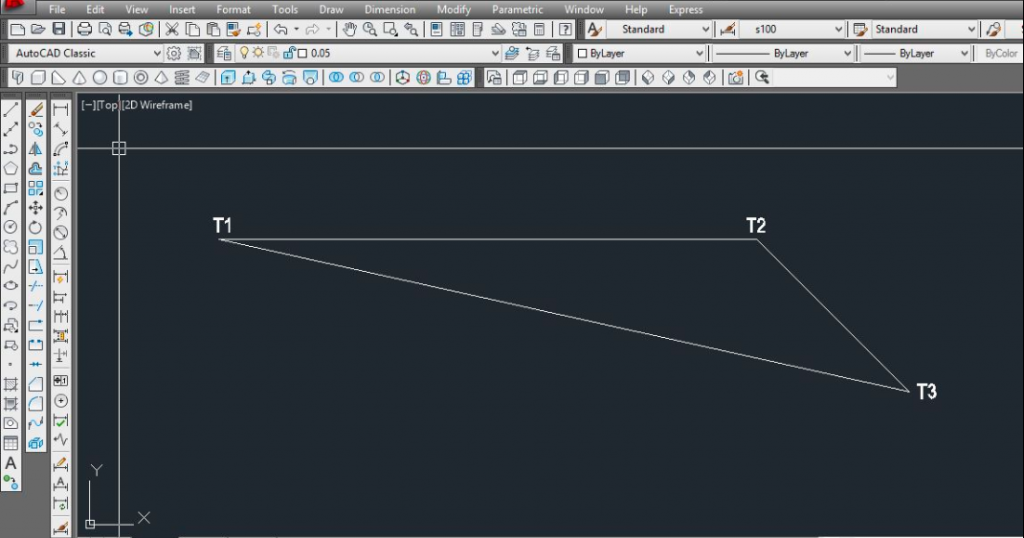

Penggunaan-perintah-Polyline-di-AutoCAD-membuat-gambar-garis-lurus-1

  • Pertama nyalakan orthonya
  • Ketik ” PL “ lalu ENTER atau pilih icon Polyline
  • Klik pada area kerja, itu yang akan menjadi T1
  • Arahkan ke kanan
  • Ketik 500 enter (ketik @500<0)
  • Jadilah T2
  • Matikan orthonya dengan cara klik F8
  • Arahkan kebawah
  • Ketik @200<-45 lalu tekan ENTER pada keyboard
  • Jadilah T3
  • Selanjutnya langsung saja arahkan ke T1
  • ENTER pada keyboard
  • Jadilah gambar 8

Intinya jika kalian ingin membuat garis 2 titik putus gunakan line, jika ingin garis utuh gunakan polyline.

Bagaimana? Cukup mudah bukan, penggunaan perintah line dan polyline di autocad ? Anda ingin mahir mengoperasikan software AutoCAD ? Silahkan daftarkan diri anda di tempat kami, untuk melakukan pelatihan kursus yang berkualitas dan di bimbing langsung oleh mentor yang profesional. Info lebih lengkapnya, silahkan anda kunjungi website utama kami di indodesigncenter.com atau klik pada tombol di bawah ini !
